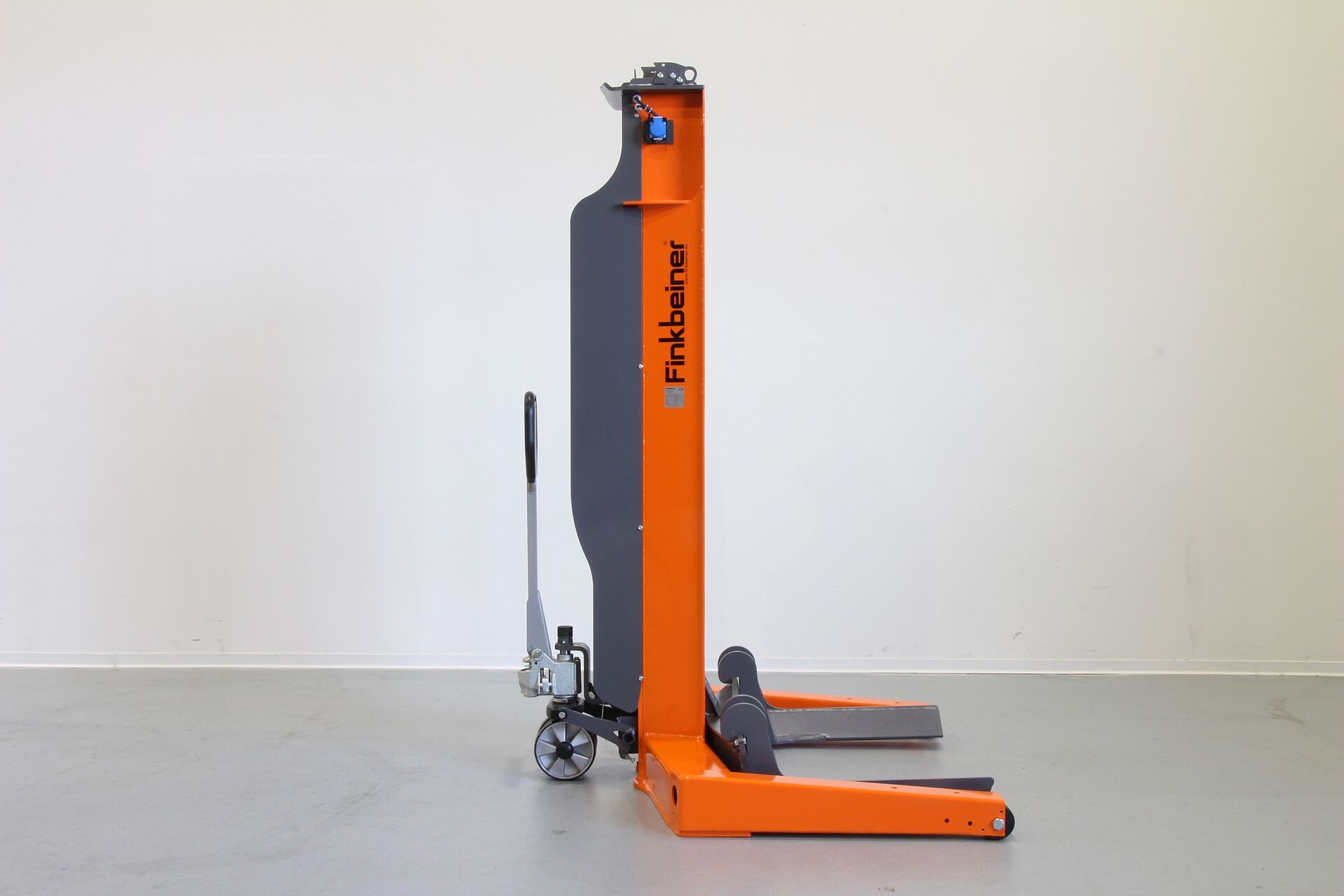

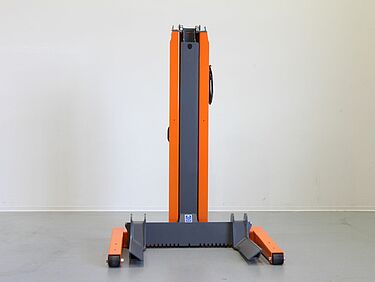

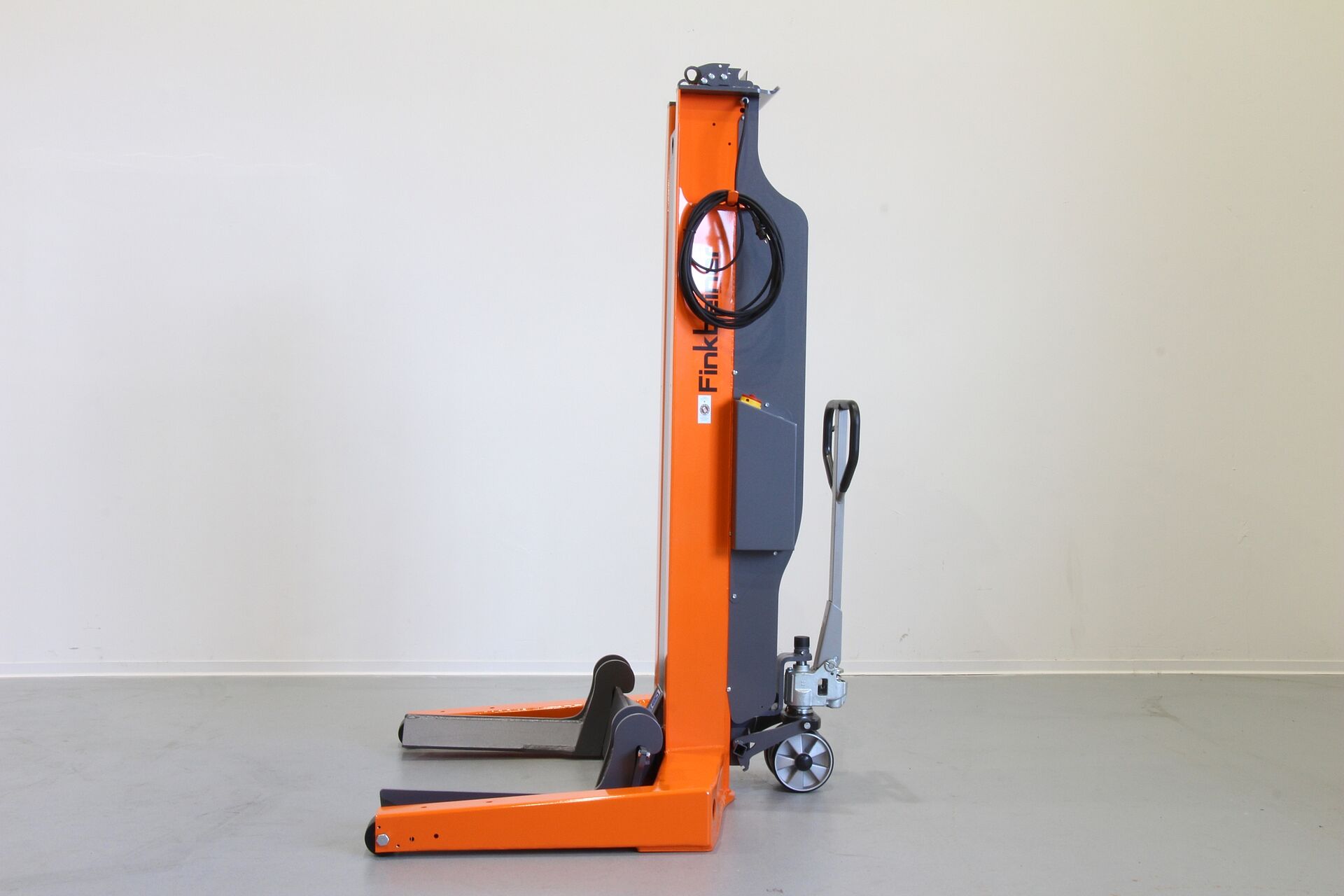

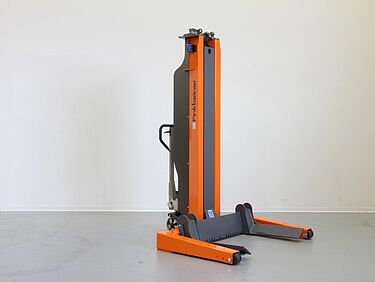

Colonne mobile de levage - EHB905V20DC sans câble

EHB905V20DC sans câble

n° d’article: EHB905V20DC01-H | Fiche technique: Téléchargement

Variantes de produits

Notre colonne mobile de levage EHB905V20DC est adaptée au levage de véhicules agricoles, p. ex. des tracteurs. Elle se caractérise par sa capacité de 5 tonnes et le diamètre maxi de roues de 2000 mm. La longueur de fourche est de 600 mm.

jeu de 4 colonnes : 4 x EHB905V20DC01-H

images des produits

mise en situation

vidéos

CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPGRpdiBjbGFzcz0idmlkZW9zLWNvbnRhaW5lciB2aWRlby1zbGlkZXIiPgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgCiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8ZGl2IGNsYXNzPSJ5b3V0dWJlLXdyYXBwZXIgaW1hZ2Utd3JhcHBlciIgZGF0YS1lbWJlZD0ibG1EM2FXaEdpVk0iPgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIDxkaXYgY2xhc3M9InBsYXktYnV0dG9uIj48L2Rpdj4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIDwvZGl2PgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIDxkaXYgY2xhc3M9InlvdXR1YmUtd3JhcHBlciBpbWFnZS13cmFwcGVyIiBkYXRhLWVtYmVkPSI5dVcxYXBRLXVxMCI+CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPGRpdiBjbGFzcz0icGxheS1idXR0b24iPjwvZGl2PgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPC9kaXY+CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIAogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIDwvZGl2PgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIDxzY3JpcHQ+CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICQoZG9jdW1lbnQpLnJlYWR5KGZ1bmN0aW9uKCl7CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAkKCcudmlkZW8tc2xpZGVyJykub24oJ2luaXQnLCBmdW5jdGlvbihldmVudCwgc2xpY2spIHsKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICB2YXIgeW91dHViZSA9IGRvY3VtZW50LnF1ZXJ5U2VsZWN0b3JBbGwoICIueW91dHViZS13cmFwcGVyIiApOwogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIHZhciB2aWRlb092ZXJsYXkgPSBkb2N1bWVudC5nZXRFbGVtZW50QnlJZCgndmlkZW8tb3ZlcmxheScpOwogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIHZhciBpZnJhbWVDb250YWluZXIgPSBkb2N1bWVudC5nZXRFbGVtZW50QnlJZCgnaWZyYW1lLWNvbnRhaW5lcicpOwogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIHZhciBjbG9zZU92ZXJsYXkgPSBkb2N1bWVudC5nZXRFbGVtZW50QnlJZCgnY2xvc2Utb3ZlcmxheScpOwogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIGZvciAodmFyIGkgPSAwOyBpIDwgeW91dHViZS5sZW5ndGg7IGkrKykgewogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICB2YXIgc291cmNlID0gImh0dHBzOi8vaW1nLnlvdXR1YmUuY29tL3ZpLyIrIHlvdXR1YmVbaV0uZGF0YXNldC5lbWJlZCArIi9kZWZhdWx0LmpwZyI7CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIHZhciBpbWFnZSA9IG5ldyBJbWFnZSgpOwogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICBpbWFnZS5jbGFzc05hbWUgID0gImltZy1mbHVpZCI7CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIGltYWdlLndpZHRoID0gMTg1OwogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICBpbWFnZS5zcmMgPSBzb3VyY2U7CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIGltYWdlLmxvYWRpbmcgPSAibGF6eSI7CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIGltYWdlLmFkZEV2ZW50TGlzdGVuZXIoICJsb2FkIiwgZnVuY3Rpb24oKSB7CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICB5b3V0dWJlWyBpIF0uYXBwZW5kQ2hpbGQoIGltYWdlICk7CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIH0oIGkgKSApOwoKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgeW91dHViZVtpXS5hZGRFdmVudExpc3RlbmVyKCAiY2xpY2siLCBmdW5jdGlvbigpIHsKCiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICB2YXIgaWZyYW1lID0gZG9jdW1lbnQuY3JlYXRlRWxlbWVudCggImlmcmFtZSIgKTsKCiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICBpZnJhbWUuc2V0QXR0cmlidXRlKCAiYWxsb3dmdWxsc2NyZWVuIiwgIiIgKTsKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIGlmcmFtZS5zZXRBdHRyaWJ1dGUoICJjbGFzcyIsICJlbWJlZC1yZXNwb25zaXZlLWl0ZW0iICk7CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICBpZnJhbWUuc2V0QXR0cmlidXRlKCAic3JjIiwgImh0dHBzOi8vd3d3LnlvdXR1YmUtbm9jb29raWUuY29tL2VtYmVkLyIrIHRoaXMuZGF0YXNldC5lbWJlZCArIj9yZWw9MCZzaG93aW5mbz0wJmF1dG9wbGF5PTEiICk7CgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgdmlkZW9PdmVybGF5LmNsYXNzTGlzdC5hZGQoIm9wZW4iKTsKCiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICBpZnJhbWVDb250YWluZXIuaW5uZXJIVE1MID0gIiI7CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICBpZnJhbWVDb250YWluZXIuYXBwZW5kQ2hpbGQoIGlmcmFtZSApOwogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICB9ICk7CgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICBjbG9zZU92ZXJsYXkuYWRkRXZlbnRMaXN0ZW5lciggImNsaWNrIiwgZnVuY3Rpb24oKSB7CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICB2aWRlb092ZXJsYXkuY2xhc3NMaXN0LnJlbW92ZSgib3BlbiIpOwogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgaWZyYW1lQ29udGFpbmVyLmlubmVySFRNTCA9ICIiOwogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICB9ICk7CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgfQogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgfSk7CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAkKCcudmlkZW8tc2xpZGVyJykuc2xpY2soewogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIHNsaWRlc1RvU2hvdzogNiwKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICBkb3RzOiBmYWxzZSwKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICBpbmZpbml0ZTogdHJ1ZSwKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICBwcmV2QXJyb3c6ICI8aSBjbGFzcz0nZmFzIGZhLWNoZXZyb24tbGVmdCBjYXJvdXNlbC1hcnJvdyBjYXJvdXNlbC1hcnJvdy1wcmV2Jz48L2k+IiwKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICBuZXh0QXJyb3c6ICI8aSBjbGFzcz0nZmFzIGZhLWNoZXZyb24tcmlnaHQgY2Fyb3VzZWwtYXJyb3cgY2Fyb3VzZWwtYXJyb3ctbmV4dCc+PC9pPiIsCiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgcmVzcG9uc2l2ZTogWwogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICB7CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICBicmVha3BvaW50OiAxMDI0LAogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgc2V0dGluZ3M6IHsKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICBzbGlkZXNUb1Nob3c6IDQKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIH0KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgfSwKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgewogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgYnJlYWtwb2ludDogNzY3LAogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgc2V0dGluZ3M6IHsKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICBzbGlkZXNUb1Nob3c6IDEKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIH0KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgfQogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIF0KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIH0pOwogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICB9KTsKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8L3NjcmlwdD4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIA==

En cliquant sur Charger des contenus externes, j'autorise le traitement de mes données par Youtube. Ce consentement peut être révoqué à tout moment avec effet pour l'avenir. Pour plus d'informations, veuillez consulter notre Protection des données.

accessoires

top-seller

HS08LR

Chandelle, 8,2 T,
1260-1990 mm

EHB907SPOT02

2 spots LED

atouts du système

L'atelier variable

La surface existante dans l'atelier reste libre. En effet, les colonnes mobiles de levage sont utilisées uniquement là où elles sont nécessaires - à l'intérieur ou à l'extérieur. Nos colonnes EHB peuvent ainsi être utilisées de manière très flexible.

Manoeuvrable facilement par une seule personne.

Les colonnes mobiles peuvent être stockées en économisant de l'espace.

Colonnes mobiles EHB907V11DC dans un dépôt municipal de bus.

Colonnes mobiles pour chaque type de véhicule

Vous pouvez choisir parmi une multitude de modèles, le jeu de colonnes mobiles de levage adapté à vos véhicules. Il existe des colonnes mobiles avec une capacité nominale de 2,5 t allant jusqu’à 15 t, pour un diamètre de petites et grandes roues ; pour des véhicules utilitaires standard ou pour des véhicules spéciaux. Un jeu de colonnes de levage consiste en 2, 4, 6, 8, etc… colonnes, lesquelles peuvent être sélectionnées selon votre besoin. Grâce à la vaste gamme d'accessoires, tel que des traverses pour le levage au châssis du véhicule, l'utilisation des colonnes mobiles est d’autant plus variée et flexible. Pour l'emploi dans des halls de lavage ou à l'extérieur, des versions spéciales sont disponibles.

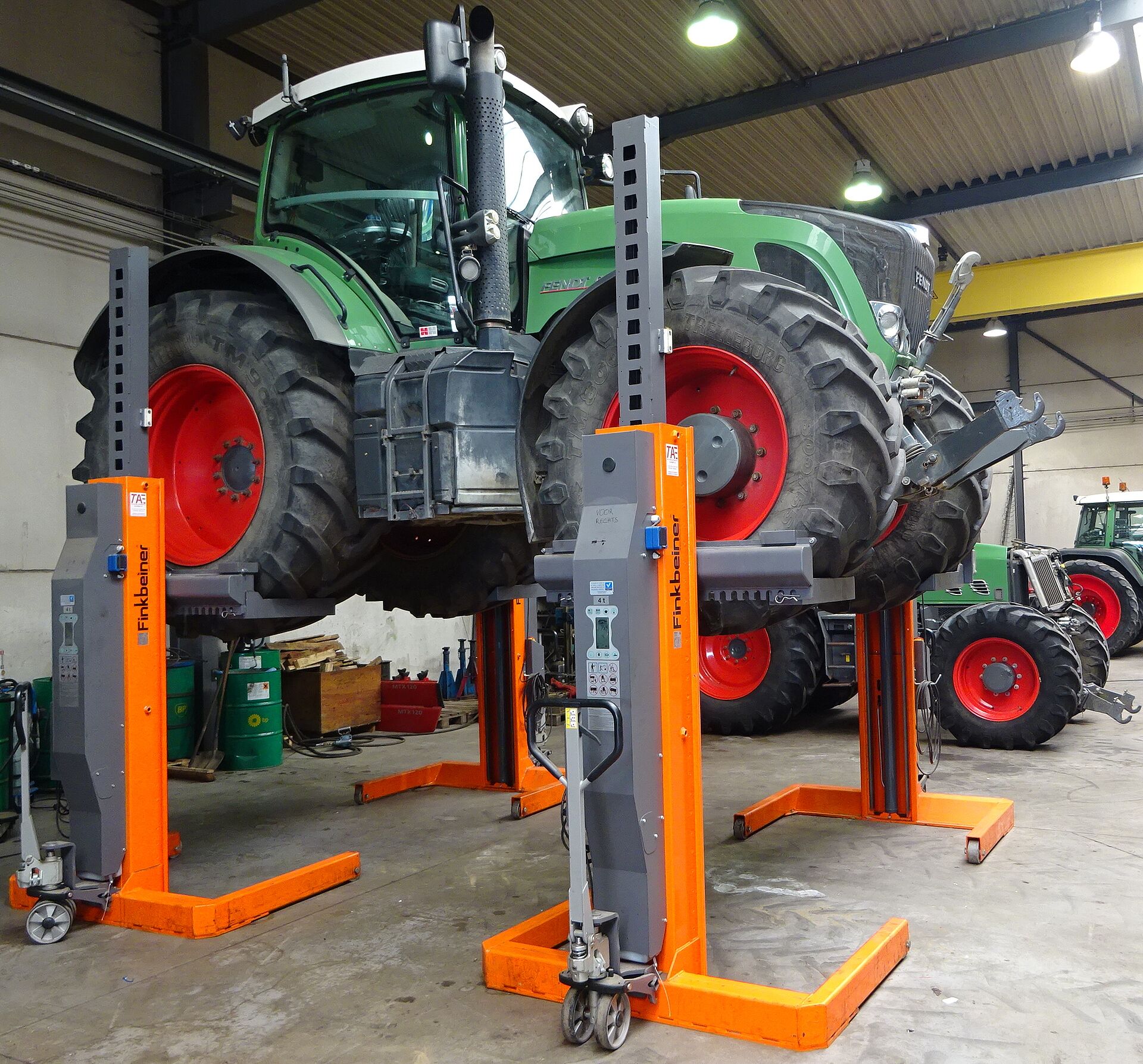

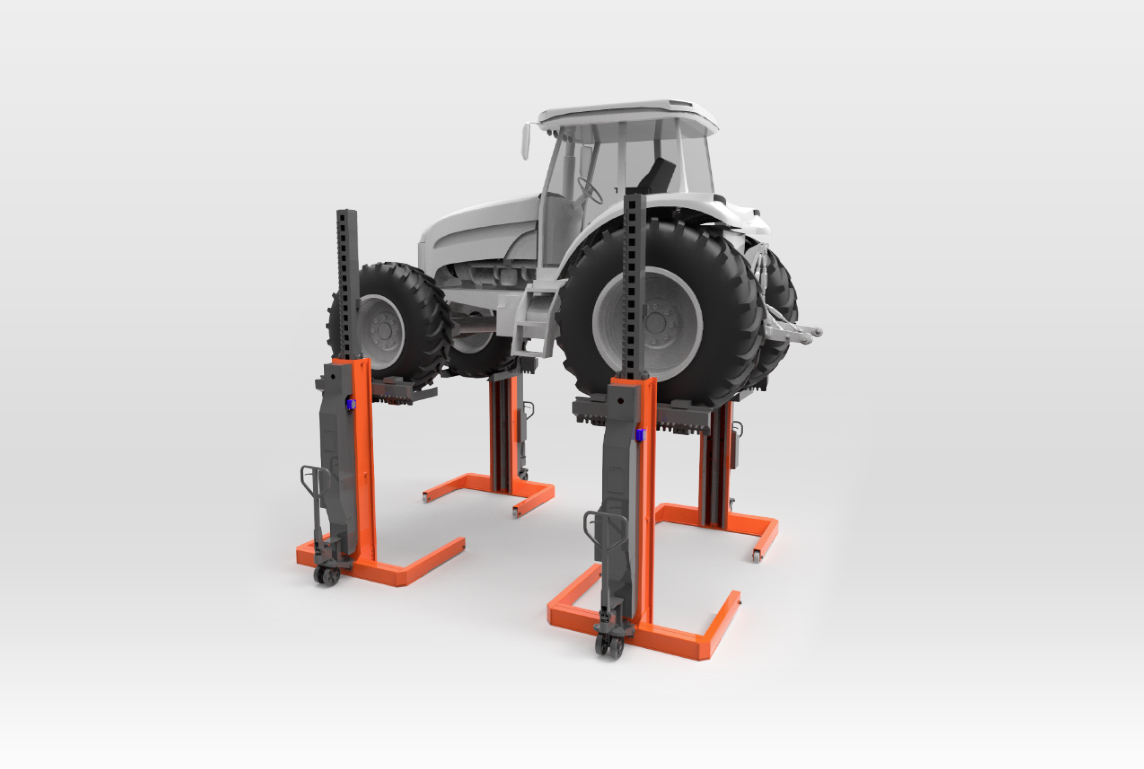

Colonnes mobiles EHB905V20DCavec un tracteur Fendt soulevé — Colonnes mobiles EHB905V20DC sans fil, capacité 4 x 5 T, pour un diamètre de roue jusqu'à 2 m

Finkbeiner jeu de levage EHB707 également pour des véhicules militaires comme des chars à roues. — 4 colonnes de levage EHB707 utilisé pour des véhicules militaires tels que des chars à roues.

Colonnes dans l'atelier aéroportuaire avec tracteur d'avions soulevé — Colonnes mobiles pour le levage de véhicules aéroportuaires (GSE)

L'accès libre au véhicule

C'est un plaisir de travailler avec cet appareil ! Le soubassement du véhicule est accessible librement, grâce à notre grande hauteur de levage, nous garantissons un confort optimisé des opérateurs ayant à intervenir sous les véhicules. Les conditions lumineuses sont optimales sous le véhicule, mais peuvent être encore améliorées par des spots LED supplémentaires. Le travail de plain-pied garantit une efficacité et productivité optimale dans votre atelier. L'équipement de garage mobile, tel que les vérins de fosse, des tables de levage etc... peuvent être placés facilement en-dessous du véhicule. Pour les travaux aux niveaux des roues ou des freins, le véhicule est simplement mis sur des chandelles à la hauteur requise.

On peut effectuer plusieurs travaux au véhicule soulevé simultanément. — Il est possible d’effectuer simultanément plusieurs travaux sous le véhicule soulevé.

Levage sans roue d'un bus articulé à l'aide de 3 traverses de levage. — Levage avec roues pendantes d'un bus articulé à l'aide de 3 traverses de levage.

Un axe du véhicule est baissé sur les chandelles mobiles, pour un accès libre aux roues.

La réception sûre du véhicule

Les colonnes mobiles de levage peuvent être placées rapidement et facilement sous les roues du véhicule. La fourche est ajustée de sorte que les dents enserrent la roue de manière fiable.

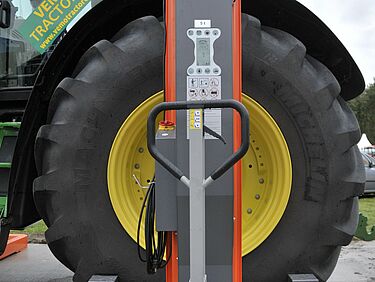

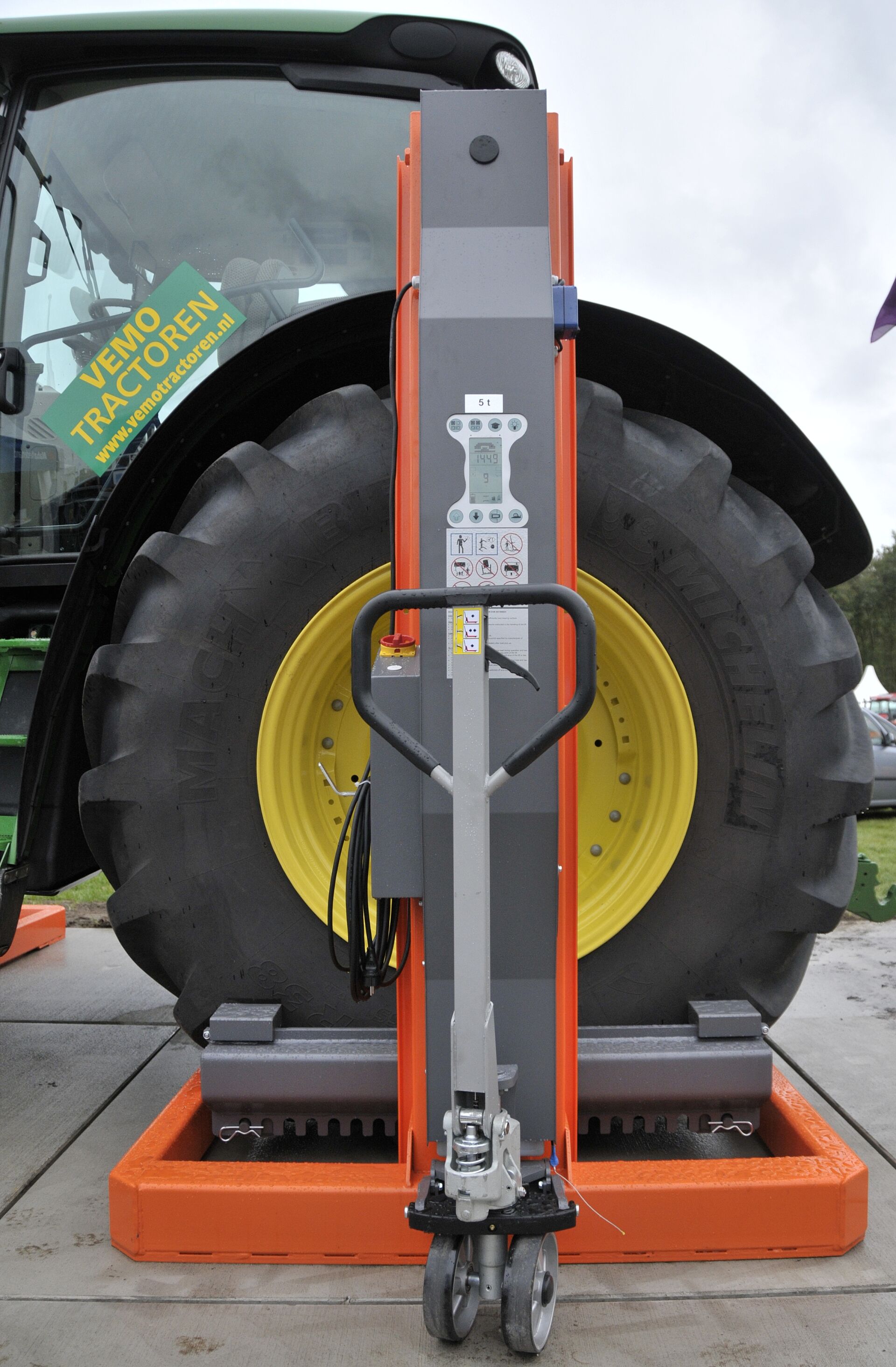

Les colonnes mobiles sont positionnées au-dessous des roues du véhicule.

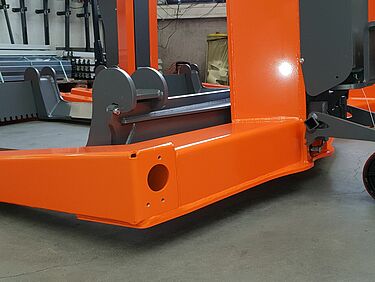

Fourche réglable pour des diamètres de roue différents.

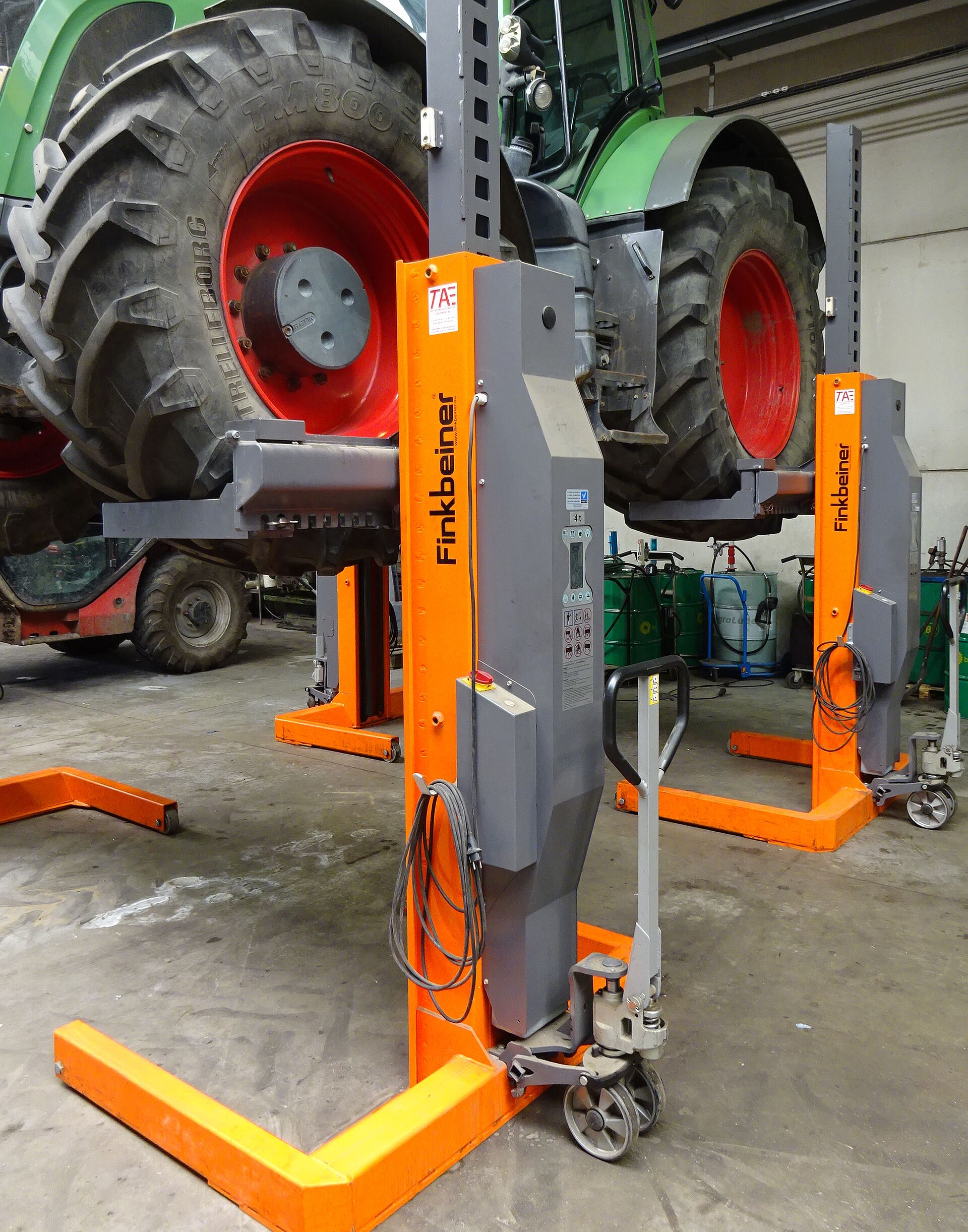

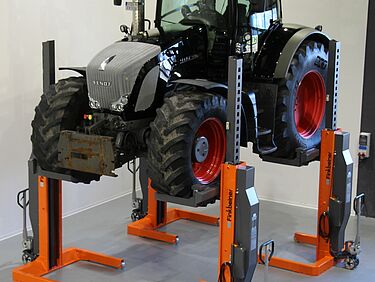

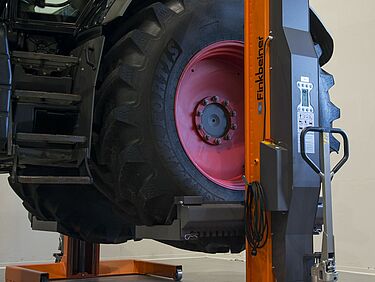

Élévateurs mobiles avec un tracteur Fendt — Tracteur levé au moyen de nos colonnes mobiles avec une capacité de 4 x 5 tonnes.

Rentabilité

Les colonnes de levage peuvent être facilement déplacées par une seule personne, et sont faciles à mettre en place sur le véhicule. Le temps de préparation pour le raccordement des colonnes par câble est supprimé avec les systèmes de levage sans fil. En outre, il n'est pas nécessaire d'avoir des raccordements électriques avec des puissances élevées et des courants de pointe pour faire fonctionner l'installation de levage, car nos colonnes à batterie fonctionnent de manière autonome en énergie. Les colonnes mobiles avec entraînement hydraulique sont pratiquement sans usure et sans entretien.

Un grand nombre de jeux de colonnes mobiles peuvent être utilisés dans votre atelier.

spécifications techniques

spécifications

n° d’article		EHB905V20DC01-H
unité de levage	type de colonnes	toutes colonnes identiques
	quantité de colonnes, maximum	10
support de charge	support de charge	fourche réglable
	capacité par colonne	5 t
	taille de roues Ø mini (mm)	550 mm
	taille de roues Ø maxi (mm)	2000 mm
	longueur de fourche (mm)	600 mm
hauteur de levage	course de levage effective	1750 mm
	hauteur de levage	1850 mm
	hauteur du chassîs avant (mm)	155 mm
vitesse	temps de levage	90 sec.
	temps de descente (sous charge)	90 sec.
entraînement	type d'entraînement	électro-hydraulique
	moteur	courant continu
	puissance du moteur par colonne (kW)	2.2 KW
fourniture d’énergie	type de source d'énergie	à batteries
	type de batterie	à cycles profonds, sans entretien
	capacité de batterie par colonne	80 Ah
	cycles de levage en pleine charge	30
	fusible, par colonne (A)	2.5 A
	tension de batterie	24 V
	longueur du câble de chargement	10 m
	concept de charge	EasyCharge
	tension de charge	230 V
	fréquence du réseau	50 Hz
	durée de charge	8 h
communication	communication à radio, sans câble
opération	type d'opération	opération à chaque colonne
	mode d'opération	toutes, individuel, paire
	commande	électronique
	Softstart	X
réglage	synchronisation	soupapes proportionnelles continues
chariot de déplacement	chariot de déplacement	à chaque colonne
	type de chariot de déplacement avant	2 roues fixes avant
	type de chariot de déplacement arrière	1 timon avec roues jumélées, réglable hydrauliquement
	garde au sol avant	15 mm
	garde au sol arrière	90 mm
sécurisation de charge	sécurisation de charge	hydraulique et mécanique
dimensions	longueur	1460 mm
	largeur	1565 mm
	hauteur	2255 mm
	hauteur de fourche (mm)	100 mm
poids	poids par colonne (kg)	632 kg
classe de protection		IP54
traitement de surface	type de traitement de surface	thermolaquage
	couleur	orange RAL2004 / gris RAL7015
